RL-485-01, AG şebekeler de gerilim izleme, kesici açma – kapama işlemlerini gerçekleştiren cihazlara alternatif olarak üretilmiş, üzerinde RTU ve PLC gibi cihazlara 3 faz gerilim ve frekans bilgisi vermek üzere tasarlanmış bir cihazdır. Cihaz üzerinde 3 adet kuru kontak çıkış ve 4 adet geri dönüş almak amaçlı dijital giriş bulunmaktadır.Muadillerine kıyasla basit bir kullanıma sahiptir ve üzerinde yer alan RS-485 portu ile SCADA sistemlerine de bağlanabilir niteliktedir.
Teknik Özellikleri
- 18-36V DC (İzole) besleme aralığı,
- Ters besleme koruması,
- 3 faz-nötr True-RMS gerilim ve frekans ölçümü,
- 70mmx40mm Monocrome LCD
- 1000V gerilim dayanımı,
- RS-485 Portu (İzole) üzerinden veri gönderimi,
- ST-LINK portu üzerinden yazılım güncelleme,
- Dip Switch ile Manual MODBUS ID yapılandırması [1 – 15]
Elektriksel Karakteristikler
| Minimum | Nominal | Maksimum | Birim | |
| Çalışma Gerilimi | 18 | 24 | 36 | V |
| Çalışma Akımı (24V) | 70 | mA | ||
| Güç Tüketimi | 720 | 1680 | 1920 | mW |
| Ölçüm Aralığı | 15 | 350 | Vrms | |
| Ölçüm Hassasiyeti | 2 | 5 | % |
Boyutlar
126x90x56 mm ebatlarında RAY Tipi olarak tasarlanmıştır.

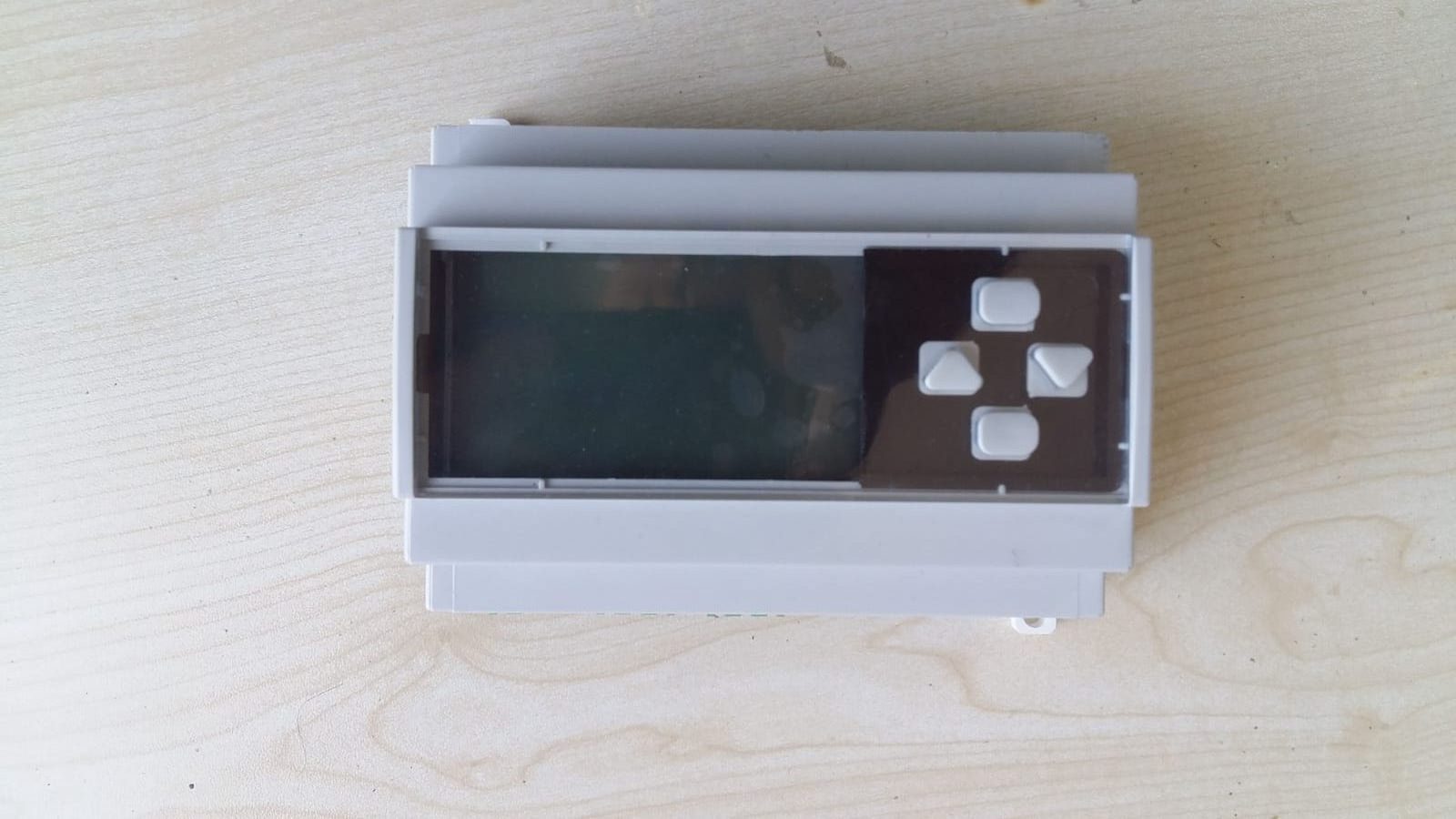

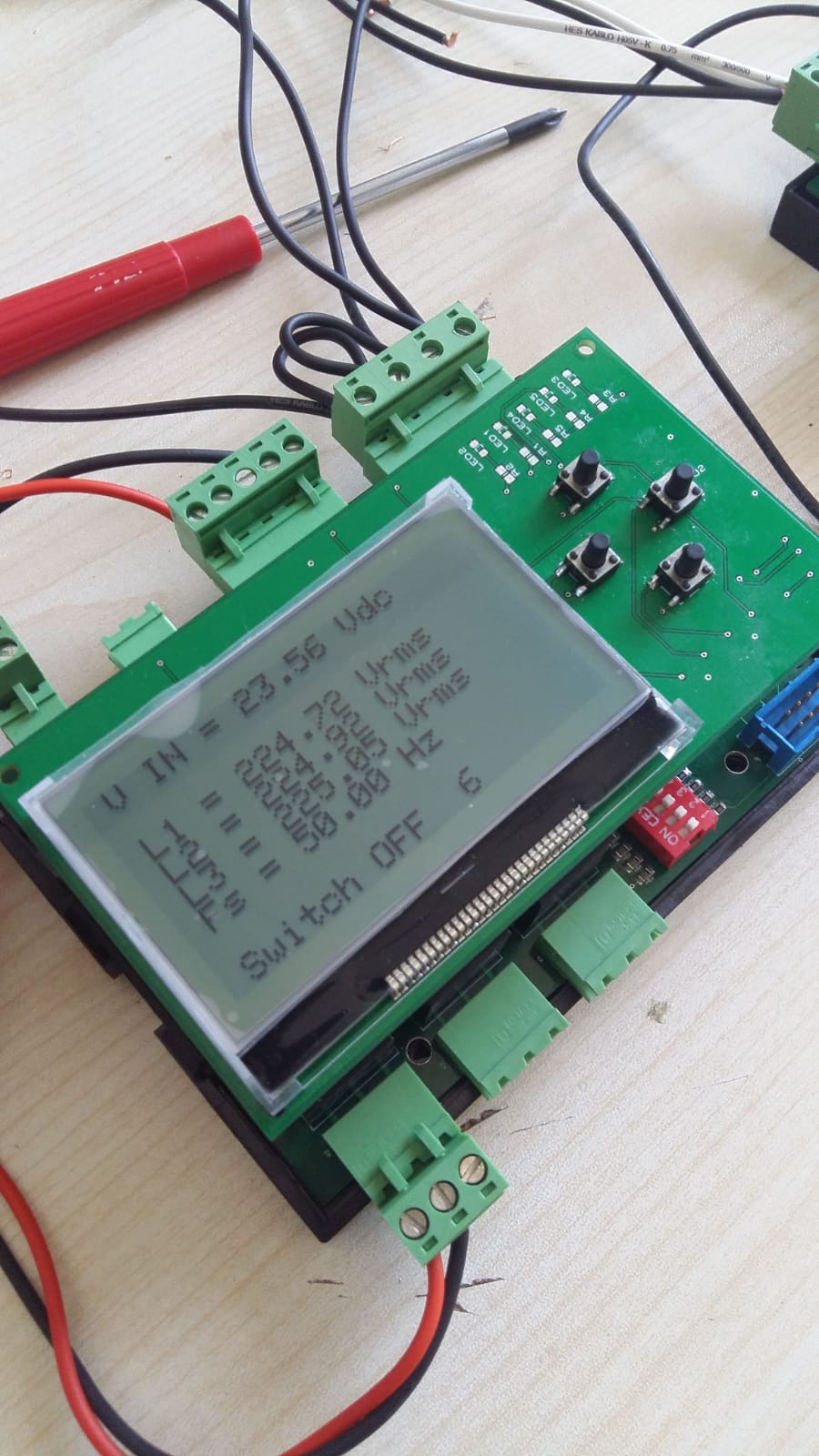

Şebeke Rölesi Görselleri
